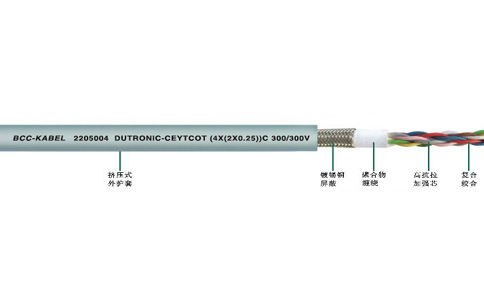

具有對絞結構的拖鏈電纜DUTRONIC-CEYTCOT

在循環往復移動及頻繁彎曲的拖鏈中經常會用到具有對絞結構的拖鏈電纜，這種對絞電纜也經常被稱之為雙絞電纜，用于進行數據傳輸。

拖鏈電纜對絞方式

雙絞拖鏈電纜的內部導線數量為偶數，對絞就是將不同的兩根絕緣的導線互相絞在一起，兩兩成對后再進行整體絞合成電纜。

什么是雙絞電纜

雙絞線（twisted pair，TP）是一種綜合布線工程中zui常用的傳輸介質，是由兩根具有絕緣保護層的銅導線組成的。把兩根絕緣的銅導線按一定密度互相絞在一起，每一根導線在傳輸中輻射出來的電波會被另一根線上發出的電波抵消，有效降低信號干擾的程度。

雙絞原理

采用這種方式，不僅可以抵御一部分來自外界的電磁波干擾,也可以降低多對絞線之間的相互干擾。把兩根絕緣的導線互相絞在一起，干擾信號作用在這兩根相互絞纏在一起的導線上是一致的（這個干擾信號叫做共模信號），在接收信號的差分電路中可以將共模信號消除，從而提取出有用信號（差模信號）。

雙絞線的作用是使外部干擾在兩根導線上產生的噪聲（在專業領域里，把無用的信號叫做噪聲）相同，以便后續的差分電路提取出有用信號，差分電路是一個減法電路，兩個輸入端同相的信號（共模信號）相互抵消（m-n），反相的信號相當于x-（-y），得到增強。理論上，在雙絞線及差分電路中m=n，x=y，相當于干擾信號被完全消除，有用信號加倍，但在實際運行中是有一定差異的。

在一個電纜套管里的，不同線對具有不同的扭絞長度，一般地說，扭絞長度在38.1mm～140mm內，按逆時針方向扭絞，相臨線對的扭絞長度在12.7mm以內。雙絞線一個扭絞周期的長度，叫做節距，節距越小（扭線越密），抗干擾能力越強。

雙絞線分類

根據有無屏蔽層，雙絞線分為屏蔽雙絞線（Shielded Twisted Pair，STP）與非屏蔽雙絞線（Unshielded Twisted Pair，UTP）。

屏蔽雙絞線在雙絞線與外層絕緣封套之間有一個金屬屏蔽層。屏蔽雙絞線分為STP和FTP（Foil Twisted-Pair），STP指每條線都有各自的屏蔽層，而FTP只在整個電纜有屏蔽裝置，并且兩端都正確接地時才起作用。所以要求整個系統是屏蔽器件，包括電纜、信息點、水晶頭和配線架等，同時建筑物需要有良好的接地系統。屏蔽層可減少輻射，防止信息被竊聽，也可阻止外部電磁干擾的進入，使屏蔽雙絞線比同類的非屏蔽雙絞線具有更高的傳輸速率。

非屏蔽雙絞線（UnshieldedTwisted Pair，縮寫UTP）是一種數據傳輸線，由四對不同顏色的傳輸線所組成，廣泛用于以太網路和電話線中。

非屏蔽雙絞線電纜具有以下優點，在綜合布線系統中，非屏蔽雙絞線得到廣泛應用。

• 1.無屏蔽外套，直徑小，節省所占用的空間，成本低；
• 2.重量輕，易彎曲，易安裝；
• 3.將串?dāng)_減至zui小或加以消除；
• 4.具有阻燃性；5.具有獨立性和靈活性，適用于結構化綜合布線。

拖鏈用雙絞電纜

拖鏈用雙絞電纜，簡單地說，可以按照屏蔽類型分成分屏蔽和總屏蔽，單層屏蔽和多層屏蔽。

分屏蔽是指每對電纜由鋁箔包覆或銅網編織；

總屏蔽是指電纜整體成纜后由鋁箔包覆或銅網編織；

單層屏蔽是指具有一層屏蔽；

多層屏蔽是指具有多層屏蔽，可以是鋁箔包覆或銅網編織。

在選用拖鏈電纜時，雖然雙絞拖鏈電纜優點較多，但由于工序的增加及工藝的復雜，成本必然上漲。因此，選型時具體問題具體分析，根據環境及用途選擇適合的電纜，但對于伺服編碼器電纜，一般要選用雙絞屏蔽電纜。

• 問

  為什么號稱幾百萬次的拖鏈電纜幾天就斷線了？

  答

  拖鏈電纜所謂的幾百萬次的拖鏈彎曲次數，是在特定實驗條件下得出的，并非在所有設備上都會有幾百萬次的拖鏈彎曲次數。當設備環境優于實驗環境時，電纜的拖鏈彎曲次數就高；反之，當設備環境較為惡劣時，可能導致電纜的拖鏈彎曲次數極速下降。

• 問

  為什么有些廠家的拖鏈電纜TRVV采用軟電纜RVV的國家標準？

  答

  拖鏈電纜TRVV與軟電纜RVV的相同點之處在于都是銅芯、聚氯乙烯絕緣、聚氯乙烯護套軟電纜，不同點在于相比軟電纜RVV只適用于靜態使用，拖鏈電纜TRVV更適用于動態的環境，屬于運動電纜。可以說，拖鏈電纜TRVV是在軟電纜RVV基礎上做的升級，因此，在某些方面，軟電纜RVV的國家標準同樣適用于拖鏈電纜TRVV。
